沉降 - EA-Pfähle（德国）

“沉降”界面用于显示单桩荷载-沉降曲线。在此界面中可以对同一工况阶进行多组分析。

在 "分析设置" 界面中可以选择 EA-Pfähle 法.

在组合列表中可以选择桩侧阻力和端阻力的计算方法：

• 输入
• 下限值 ( 下限q_s 和 q_b由程序自动计算）
• 上限值 ( 下限q_s 和 q_b由程序自动计算）

在界面左下角用户能够直接输入各层土体的侧摩阻力值。点击按钮“编辑qs”和“编辑qb”后会分别跳出一个对话框，在其中可以输入桩侧摩阻力 q_s 和 桩端阻力 q_b，输入完毕后点击“确认”按钮能够将输入的参数值保存进相应的地层中。

沉降分析结果将会在界面右侧显示。点击界面右下角位置的“详细结果”按钮，能够快速查看竖向承载力和沉降计算的详细结果。

沉降计算的结果显示效果可以在软件左侧的齿轮状"图形显示设置"中进行调整。

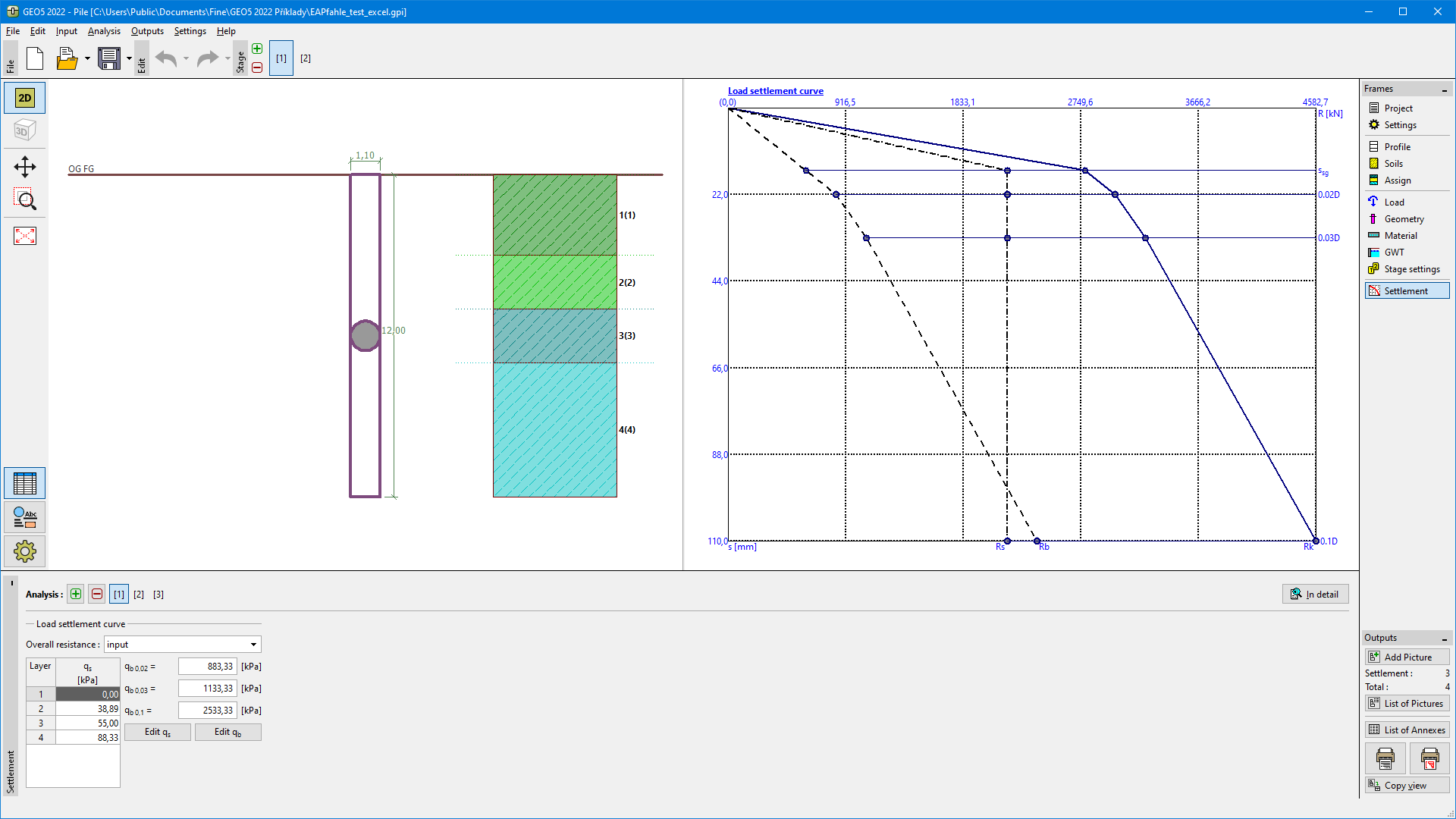

"沉降分析" 界面- 荷载-沉降 曲线 (EA-Pfähle)
