Vérification

Le cadre "Vérification" est utilisé pour afficher les résultats du calcul. Pour une tâche unique, plusieurs calculs peuvent être effectués.

L'apparence du cadre varie en fonction de la méthode de vérification choisie comme suit :

Pour vérifier la stabilité externe, une structure fictive (un mur) est créée et soumise aux calculs de vérification. Le mur fictif se compose de la face avant de la structure, d'une ligne reliant les extrémités de chaque clou, d'une ligne verticale construite à partir de l'extrémité du premier clou jusqu'à la profondeur du terrain et d'une dernière reliant l'extrémité du dernier clou à la profondeur de la structure (ainsi, le bord inférieur de la structure fictive est toujours horizontal). Les points du mur induisant une courbure concave de la face arrière de la structure sont automatiquement exclus par le programme. La structure est chargée par une pression des terres active.

La procédure de vérification du mur est décrite dans la partie théorique de l'aide.

Les forces calculées sont affichées sur le bureau et mises à jour à chaque changement dans les données et chaque modification d'un paramètre du cadre. Dans la partie droite du cadre s'affichera le résultat de la vérification du mur en termes de renversement et de glissement. Le bouton "En détail" ouvre la fenêtre de dialogue dans laquelle sont affichés en détail les résultats de la vérification.

La visualisation du dessin peut être modifiée dans le cadre "Paramètres du dessin".

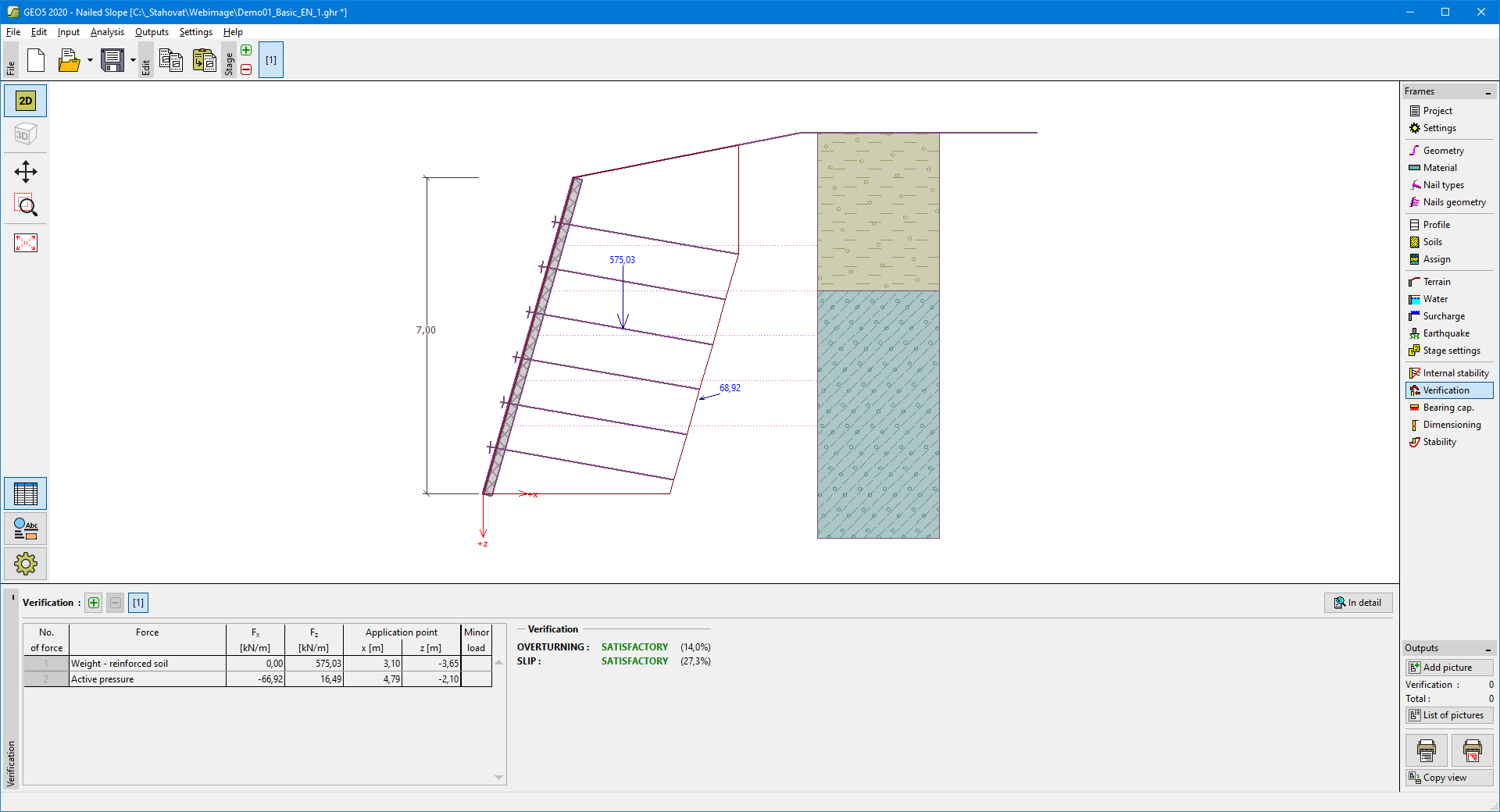

Cadre "Vérification"
