Types de section

Le programme permet à l'utilisateur de saisir les paramètres de la section ou de choisir l'un des types prédéfinis. Le type de matériau de la section est sélectionné dans le catalogue des matériaux ou est introduit par saisie de paramètres à l’aide de l’éditeur de matériaux. Les types de section suivants sont proposés :

  • paroi rectangulaire en béton - une épaisseur de paroi de poutre doit être spécifiée
  • paroi en pieux - le diamètre des pieux et leur espacement doivent être spécifiés
  • palplanche - sélectionné dans la base de données intégrée
  • section en acier - le type de section doit être sélectionné dans la base de données intégrée, leur espacement doit être spécifié (le type de section est sélectionné dans le "Catalogue de profils", ou est défini dans "Editeur de section", le type de matériau est sélectionné dans le "Catalogue des matériaux" ou est spécifié numériquement dans "Editeur de matériau").

Toutes les sections saisies sont automatiquement recalculées tous les 1 m (pieds). Les résultats des efforts internes développés le long des poutres sont également présentés par tranche de 1 m (pieds) de structure. Ainsi, si nécessaire, pour les pieux ou les sections transversales, ils doivent être ajustés en fonction de leur espacement par l'utilisateur.

Si vous avez votre propre base de données de palplanches, qui n’est pas encore intégrée au programme, nous nous ferons un plaisir de l'implémenter. Vous pouvez nous joindre à hotline@fine.cz.

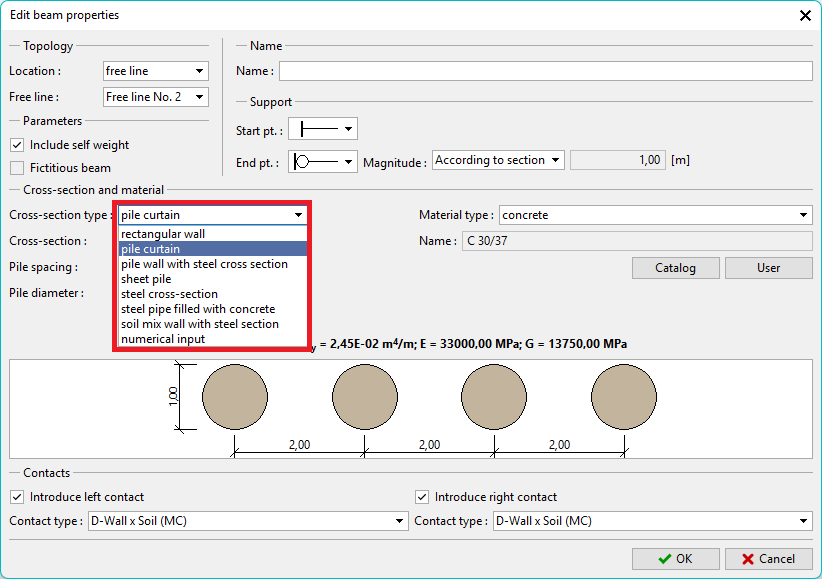

Fenêtre de dialogue "Nouvelles poutres" - sélection du type de section
