Verificación del Muro

El cuadro "Verificación del Muro" sirve para diseñar y verificar el refuerzo de un estribo de sección transversal - la sección transversal sujeta al dimensionamiento se selecciona en el listado. La tabla muestra las fuerzas del estribo.

Muestra las fuerzas transversales que se puede comprobar dependiendo del tipo de carga seleccionado (construcción, servicio). Las siguientes secciones transversales están disponibles para ambos estados; construcción y servicio:

  • Control de espolón del muro
  • Control de la junta de construcción - se especifica la profundidad de la junta desde el borde superior de la construcción
  • Control de salto del muro

El estado de servicio también permite comprobar:

  • Control de muro de cierre
  • Control de alas de muro - se introduce la superficie de sobrecarga debido al terreno, para un análisis actual se hace referencia a la sección "Alas"

La apariencia del cuadro puede ser modificada según la metodología de verificación seleccionada.

  • Verificación según el factor de seguridad, o la teoría de los estados límite - La última columna de la tabla, permite introducir coeficientes de diseño, los cuales multiplican las fuerzas calculadas. Estas fuerzas se muestran en el escritorio y son actualizadas inmediatamente ante cada cambio de datos y/o configuración.
  • Análisis según EN 1997 - La última columna de la tabla, permite especificar cuando la carga activa en una estructura es considerada como secundaria. Esto se explica con más detalles en la sección combinación de cargas.
  • Análisis según LRFD - en este caso la última columna desaparece.

El estribo se carga por la presión activa o presión en reposo dependiendo de las especificaciones introducidas en el cuadro "Configuración de etapa", la presión activa de la tierra se utiliza cuando analizamos alas de muro.

El procedimiento para derivar la distribución de fuerzas internas en distintas secciones transversales se describe en la parte teórica de este capítulo.

El dimensionado de una estructura de hormigón de acero reforzada se resuelve de acuerdo a la configuración estándar en el cuadro "Materiales y estándares".

El análisis de comprobación se basa en el estándar CSN 73 6206 "Diseño de hormigón y refuerzos de acero de las estructuras de puente de hormigón" se describe en herencia.

Distintos cálculos para varias secciones transversales pueden ser llevados a cabo. Varios coeficientes de diseño de distintas fuerzas pueden ser especificadas. Las fuerzas resultantes se muestran en el escritorio y son actualizadas ante cualquier cambio arbitrario en los datos o en la configuración especificada en el cuadro. El botón "En detalle" abre una ventana que contiene un listado detallado de los resultados del dimensionamiento.

La visualización de los resultados puede ser modificada en el cuadro "Configuración de gráficos".

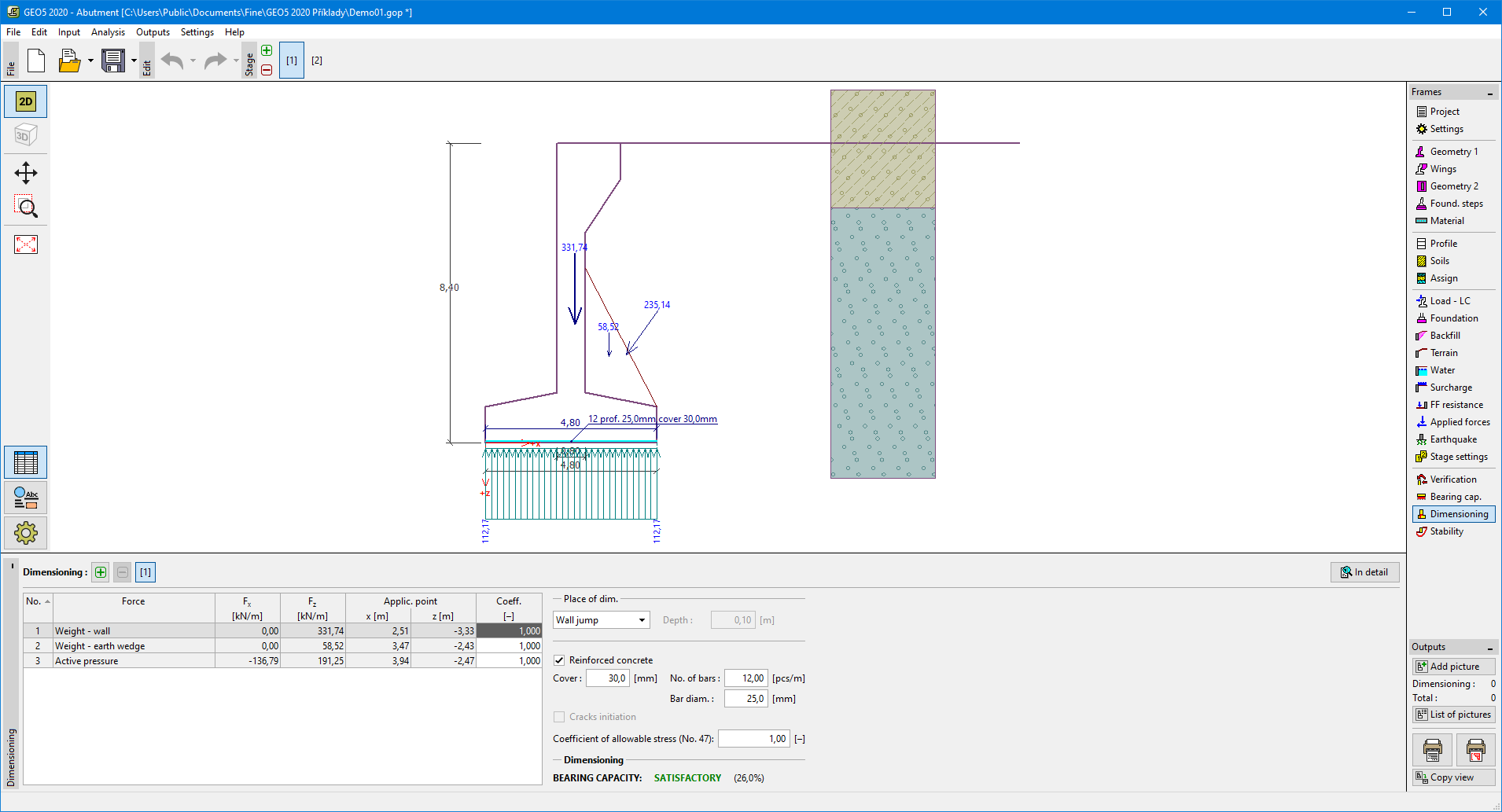

Cuadro "Verificación del Muro"
