Verificación del Muro

El cuadro "Verificación del Muro" sirve para diseñar y verificar el refuerzo de una pared de sección transversal - la sección transversal sujeta al dimensionado se selecciona en el listado.

  • Control del espolón del muro
  • Control de la junta de construcción - se especifica la profundidad de la junta desde el borde superior de la construcción
  • Control del salto del muro

La apariencia del cuadro puede ser modificada según la metodología de verificación seleccionada.

  • Verificación según el factor de seguridad, o la teoría de los estados límite - La última columna de la tabla, permite introducir coeficientes de diseño, los cuales multiplican las fuerzas calculadas. Estas fuerzas se muestran en el escritorio y son actualizadas inmediatamente ante cada cambio de datos y/o configuración.
  • Análisis según EN 1997 - La última columna de la tabla, permite especificar cuando la carga activa en una estructura es considerada como secundaria. Esto se explica con más detalles en la sección combinación de cargas.
  • Análisis según LRFD - en este caso la última columna desaparece.

El cálculo de las fuerzas y sus acciones sobre la sección transversal analizada se describe aquí. El tallo del muro y la junta de construcción son siempre cargadas por la presión en reposo.

El procedimiento de dirigir la distribución de fuerzas internas en secciones transversales aisladas se describe en la parte teórica.

El dimensionado de una estructura de hormigón de acero reforzada se resuelve de acuerdo a la configuración estándar en el cuadro "Materiales y estándares".

Distintos cálculos para varias secciones transversales pueden ser llevados a cabo. Varios coeficientes de diseño de distintas fuerzas pueden ser especificadas. Las fuerzas resultantes se muestran en el escritorio y son actualizadas ante cualquier cambio arbitrario en los datos o en la configuración especificada en el cuadro. El botón "En detalle" abre una ventana que contiene un listado detallado de los resultados del dimensionamiento.

La visualización de los resultados puede ser modificada en el cuadro "Configuración de gráficos".

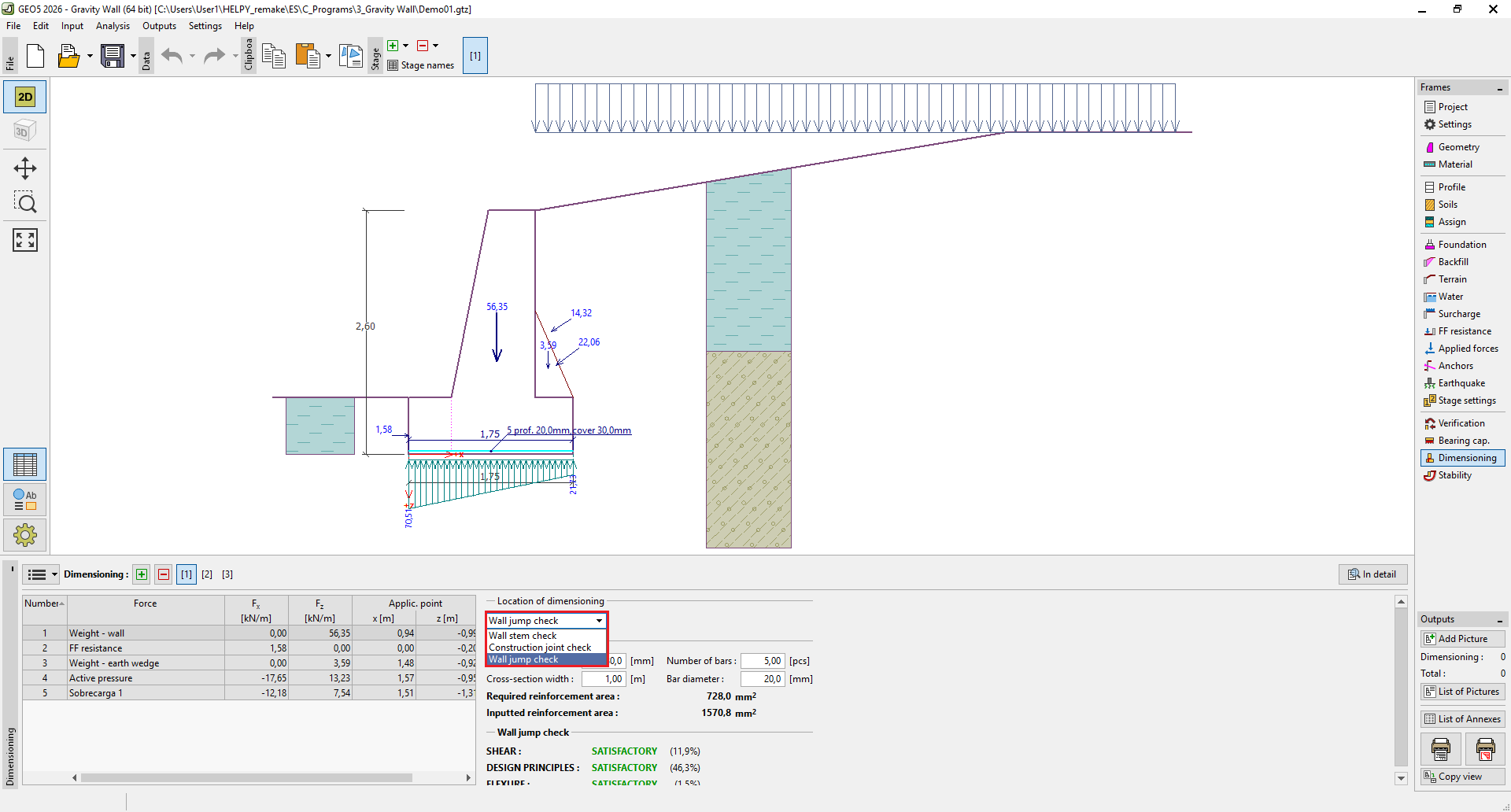

Cuadro "Verificación del Muro"
