Verificación del Muro

El cuadro "Verificación del Muro" sirve para diseñar y verificar el refuerzo de un muro de sección transversal - la sección transversal sujeta al dimensionamiento se selecciona en el listado de la parte izquierda de la pantalla.

  • Verificación del tallo del muro - refuerzo frontal
  • Verificación del tallo del muro - refuerzo trasero
  • Verificación del salto del muro
  • Verificación del talón del muro
  • Control de placa de alivio de tensión

Para contrafuertes se verifican las siguientes secciones transversales:

  • Verificación del tallo del muro - refuerzo frontal vertical y horizontal
  • Verificación del tallo del muro - refuerzo trasero vertical y horizontal
  • Verificación del salto - refuerzo frontal y trasero
  • Verificación del talón del muro - refuerzo superior e inferior
  • Verificación de costilla (contrafuerte)

La apariencia del cuadro puede ser modificada según la metodología de verificación seleccionada.

  • Verificación según el factor de seguridad, o la teoría de los estados límite - La última columna de la tabla, permite introducir coeficientes de diseño, los cuales multiplican las fuerzas calculadas. Estas fuerzas se muestran en el escritorio y son actualizadas inmediatamente ante cada cambio de datos y/o configuración.
  • Análisis según EN 1997 - La última columna de la tabla, permite especificar cuando la carga activa en una estructura es considerada como secundaria. Esto se explica con más detalles en la sección combinación de cargas.
  • Análisis según LRFD - en este caso la última columna desaparece.

El cálculo de las fuerzas y sus acciones sobre la sección transversal analizada se describe aquí.

El tallo del muro y la junta de construcción son siempre cargadas por la presión en reposo. Al comprobar el salto del muro en la parte frontal, el muro se carga por la presión activa o por la presión en reposo dependiendo de las especificaciones introducidas en el cuadro "Configuración de etapa".

El procedimiento para derivar la distribución de fuerzas internas en distintas secciones transversales se describe en la parte teórica de este capítulo. Además, la fuerza de la presión en reposo de tierra se tiene en cuenta cuando se considera el análisis sísmico.

El dimensionado de una estructura de hormigón de acero reforzada se resuelve según la configuración estándar en la solapa "Materiales y estándares".

En el caso de dimensionamiento de muros según el estándar EN 1992, se puede verificar el ancho de fisura.

Distintos cálculos para diferentes secciones transversales pueden ser llevados a cabo. Varios coeficientes de diseño de distintas fuerzas pueden ser especificadas. Las fuerzas resultantes se muestran en el escritorio y son actualizadas ante cualquier cambio arbitrario en los datos o en la configuración especificada en el cuadro. El botón "En detalle" abre una ventana que contiene un listado detallado de los resultados del dimensionado.

La visualización de los resultados puede ser modificada en el cuadro "Configuración de gráficos".

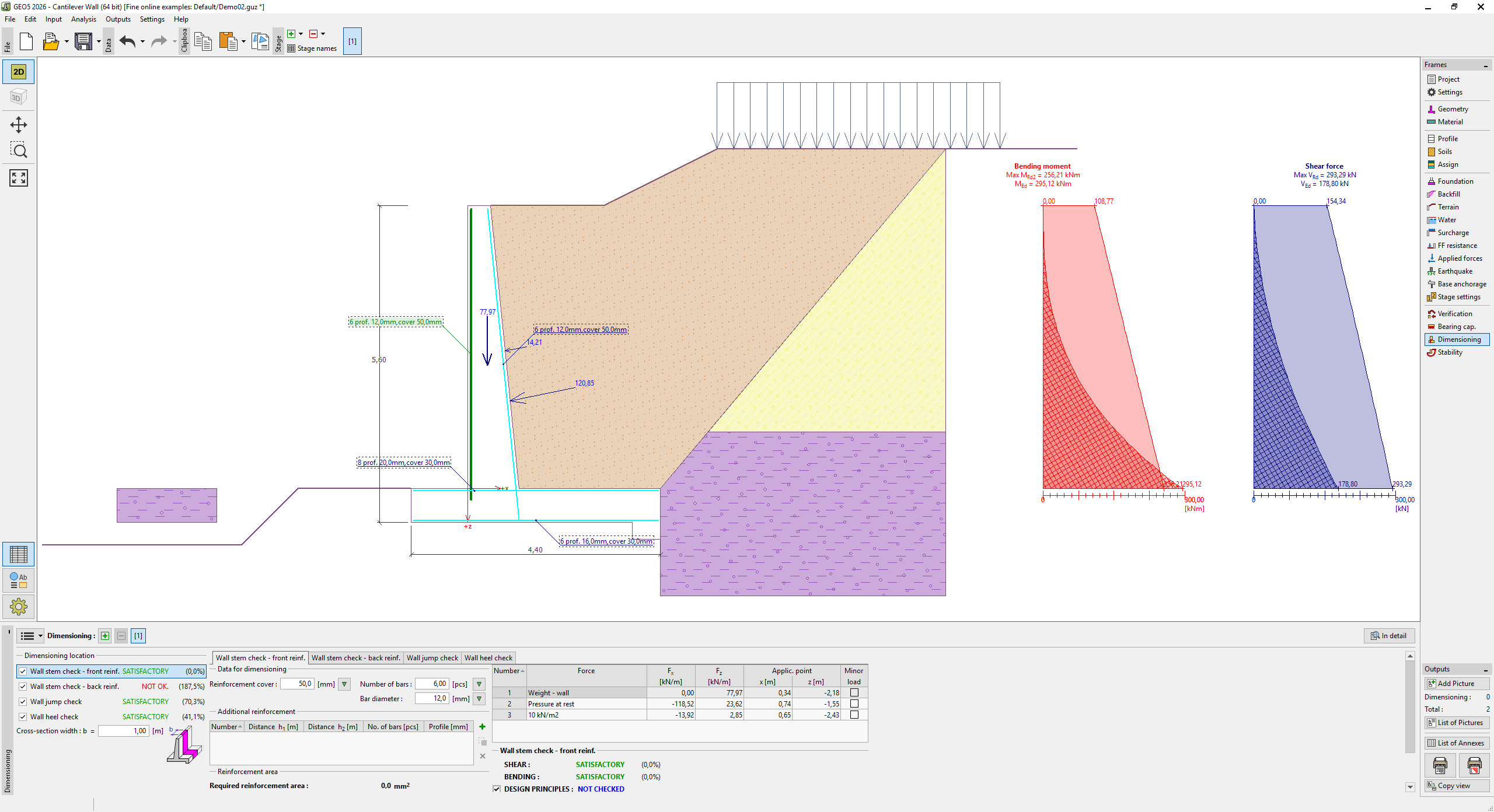

 Cuadro "Verificación del Muro"
