Oсадка - расчёт по EA-Pfähle

В рамке «Осадка» отображается кривая нагрузки сваи. Рамка позволяет выполнять больше расчётов.

Расчёт выполнен по методу EA-Pfähle. Метод выбираем в рамке «Настройка»

В выпадающем списке выбираем способ определения сопротивления на боковой поверхности и пяте сваи:

  • ввести
  • нижние значения (программа автоматически определяет нижние значения для qs и qb)
  • верхние значения (программа автоматически определяет верхние значения для qs и qb)

В левой нижней части рамки находится таблица, в которую задаём значения бокового трения для соответствующих слоёв грунта. Кнопки «Правка qs» и «Правка qb» вызывают диалоговые окна с подсказкой по задаваемым параметрам бокового трения qs и сопротивления на пяте qb. Нажатием кнопки «OK» в соответствующем диалоговом окне передаём заданные параметры для данного слоя в таблицу.

Результаты расчёта отображены в правой части рабочего стола. Кнопка «Подробно» открывает диалоговое окно с подробной выпиской результатов анализа.

Результаты расчёта (кривая нагрузки сваи) отображены в правой части рабочего стола.

Стиль рисунка можно менять в рамке «Настройка рисования».

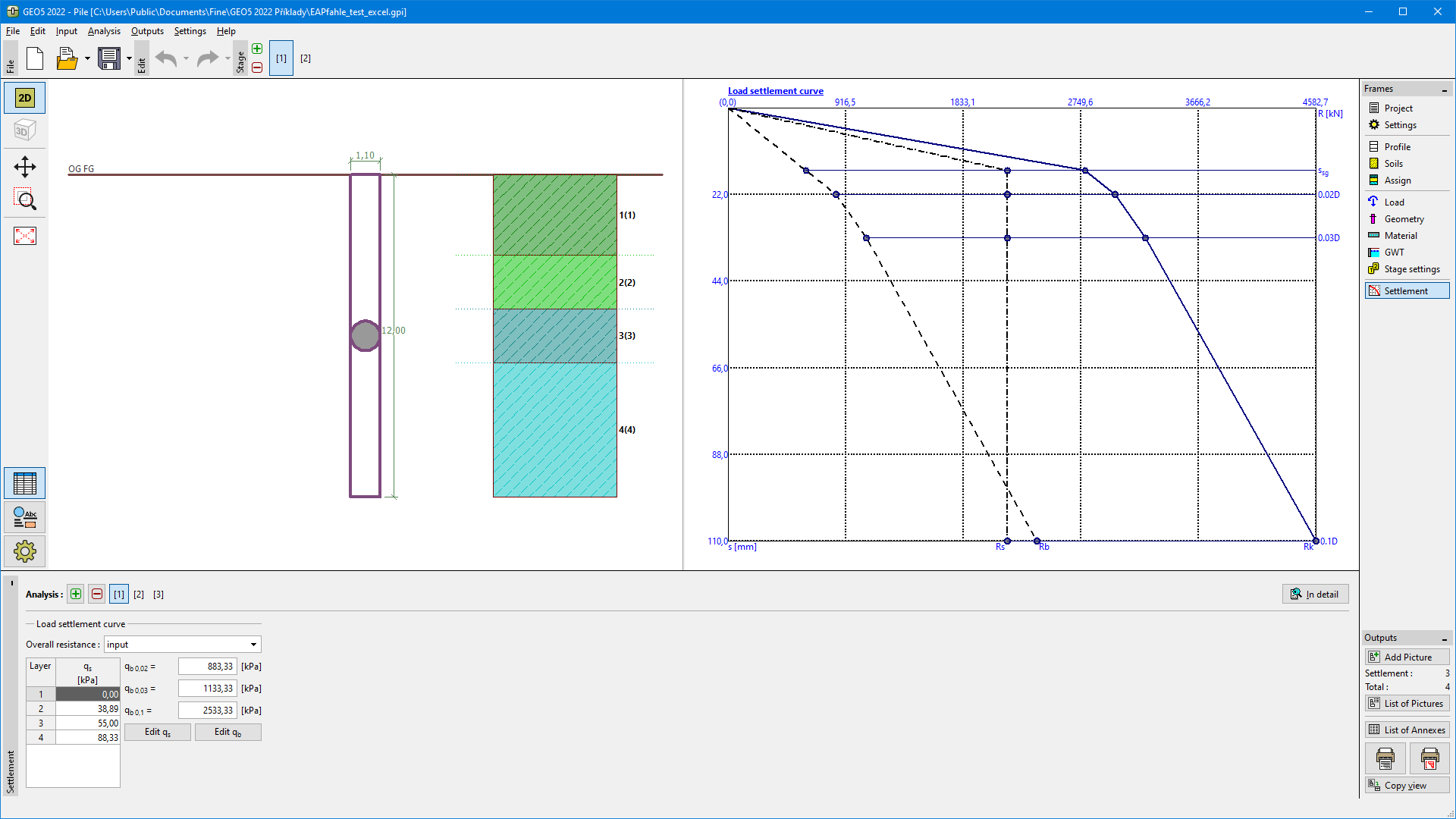

Рамка «Осадка - кривая нагрузки сваи (EA-Pfähle)
