Import dat z GEO5
Programy Fin EC umožňují import prvků z programů GEO5. Tuto funkci lze využít především v případech, kdy kdy je třeba posoudit konstrukční prvek (například nosník), zobrazit podrobnější výsledky posouzení nebo kdy je třeba z důvodu nestandardních podmínek vstupy či výpočtové parametry před konečným posouzením upravit. V rámci importu se přenášejí geometrické a materiálové charakteristiky prvku (průřez, délka, výztuž) a průběhy vnitřních sil.
Načítat lze data z následujících programů GEO5:
- Pažení návrh, Pažení posudek - z programu je možné v části "Dimenzování" převzít geometrii a materiál pažící konstrukce a též vnitřní síly, které na konstrukci působí. Tyto údaje je možné do programů "Fin EC" převzít jako úlohu typu "Dílec". Vnitřní síly jsou standardně vztaženy na 1 bm konstrukce. Pouze v případech, kdy mají nosné prvky pažící konstrukce zadanou osovou vzdálenost (například ocelové I-průřezy), jsou vnitřní síly touto vzdáleností vynásobeny. Síly tak lze přímo využít pro posouzení, bez nutnosti dodatečného přepočtu
- Nosník - program umožňuje v části "Výpočet" exportovat geometrii a materiál nosníku a taktéž průběhy ohybového momentu a posouvající síly. Data lze načíst jako úlohu typu "Dílec" nebo "Nosník"
- Pilota - v části "Vodorovná únosnost" je možné vyexportovat geometrii piloty včetně průběhů ohybového momentu a smykové síly. Pilota se načte do programů "Fin EC" jako úloha typu "Dílec"
- Úhlová zeď, Tížná zeď, Vyztužená zeď, Opěra - posudky z části "Dimenzování" je možné přenést do programů Fin EC jako soubor úloh typu "Řez"
- FEM - v části "Výpočet" je možné exportovat všechny nosníky včetně odpovídajících průběhů vnitřních sil
Data mohou být načtena do jakéhokoliv dimenzačního programu ("Beton", "Betonový výsek", "Beton požár", "Ocel", "Ocel požár", "Dřevo", "Dřevo požár").
Export z programů GEO5
Export dat z programů "GEO5" je možné provést pomocí tlačítka "Export FIN EC". V programech, které mají širší možnosti exportu, je tento příkaz dostupný po stisknutí tlačítka "
".

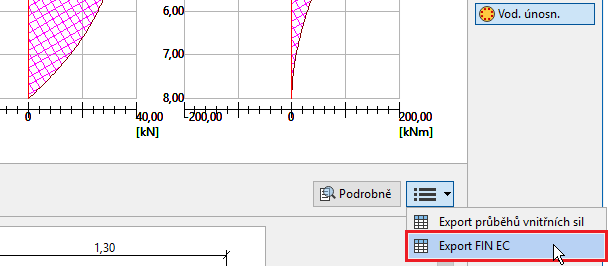

Export dat z programu "Pilota"
Export se provádí vždy pouze pro aktuální fázi.
Import dat do programů Fin EC

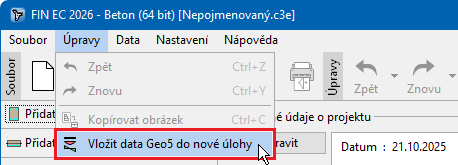

Do programů "Fin EC" lze načíst data z programů "Geo5" pomocí příkazu "Vložit data Geo5 do nové úlohy", který je umístěn v hlavním menu v části "Úpravy".
Import dat do programu "Beton"
Po načtení dat ze schránky program zobrazí shrnutí importu se základními charakteristikami importovaného prvku. Program při importu kontroluje, zda jsou charakteristiky v souladu s výpočtovými metodami programu. V opačném případě se daná charakteristika nepředá a je nutné ji zadat po importu znovu. Nejčastější příčiny jsou:
- materiál je definován normou, která není v programech "Fin EC" podporována (například beton třídy B30)
- importovaný dílec je z materiálu, který neodpovídá programu, do kterého je načítán (například betonový nosník načítaný do programu "Ocel")

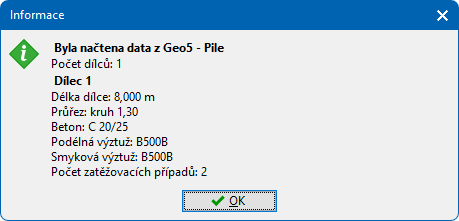

Shrnutí importu
