Posouzení podle CSA S16:24
Posouzení na smyk
Smyková únosnost se určí konzervativně jako únosnost samotného ocelového průřezu.
Posouzení na tlak a ohyb pro kruhové trubky vyplněné betonem
Únosnost v tlaku je dána vztahem:
kde:
kde: | φ | součinitel únosnosti oceli |
φc | součinitel únosnosti betonu | |
Aa | plocha ocelového průřezu | |
Ac | plocha betonu | |
Fy | mez kluzu oceli | |
fc' | pevnost betonu v tlaku | |
L | výška pažení | |
D | vnější průměr trubky | |
t | tloušťka stěny trubky |
Únosnost v ohybu je dána vztahem:
kde:
Využití je dáno vztahem:
kde: | β | součinitel pro ohyb |
M | působící návrhový ohybový moment | |
N | působící návrhová osová síla | |
γ0 | úhlová poloha neutrální osy |
fc | pevnost betonu v tlaku |
Posouzení na tlak pro ostatní průřezy
Únosnost v tlaku je dána vztahem:
Využití je dáno vztahem:
Posouzení na ohyb

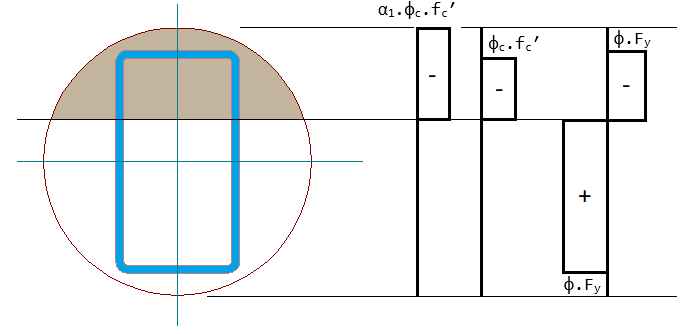

Únosnost ocelobetonového průřezu v ohybu se určuje z interakčního diagramu. Únosnost Mrc se uvažuje s vlivem tlakové síly. Předpokládá se, že beton nepůsobí v tahu, na oceli a betonu je plastické rozdělení napětí, viz obrázek. Na betonové části vně ocelového průřezu se počítá s hodnotou pevnosti α1 . φc . fc', u betonu uvnitř ocelového průřezu se počítá s pevností φc . fc‘.
Využití je dáno vztahem:
